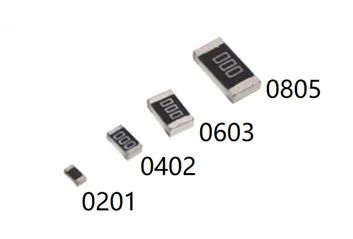

貼片電阻的封裝，有一些小封裝的電阻，由于空間太小，可能不能印刷絲印，例如0201封裝的電阻什么字都不印，如圖所示各種封裝電阻的絲印對比。
貼片電阻封裝對比
這種精密電阻印了絲印，但是并不符合數字標注法，而是兩個數字加一個字母表示。例如50B、01C，如圖所示。這種又是什么方法呢？我們來介紹下！
3 位數乘數代碼(Multiplier Code)標注法表示電阻阻值
貼片電阻阻值代碼對照表用代碼表示數字，絲印為兩個數字加一個字母的電阻，一般是精密電阻，這種精密貼片電阻是對某一個優先數進行編碼，然后通過代碼找到其代表的數值，如01C就是10K。下面是代碼，對應相對代碼，例如：10歐的電阻用代碼01X表示
查找方法：這種方法的格式是XXY，前兩位 XX 指有效數的代碼，后一位Y指10的幾次冪的代碼。前兩位數字所代表的數值大小，可以查找E-96 阻值代碼表，第三位字母表示的10的幾次冪，可以查找E-96 乘數代碼表，如表所示。
① E-96 阻值代碼表：
代碼 | 阻值 | 代碼 | 阻值 | 代碼 | 阻值 | 代碼 | 阻值 |
01 | 100 | 25 | 178 | 49 | 316 | 73 | 562 |
02 | 102 | 26 | 182 | 50 | 324 | 74 | 576 |
03 | 105 | 27 | 187 | 51 | 332 | 75 | 590 |
04 | 107 | 28 | 191 | 52 | 340 | 76 | 604 |
05 | 110 | 29 | 196 | 53 | 348 | 77 | 619 |
06 | 113 | 30 | 200 | 54 | 357 | 78 | 634 |
07 | 115 | 31 | 205 | 55 | 365 | 79 | 649 |
08 | 118 | 32 | 210 | 56 | 374 | 80 | 665 |
09 | 121 | 33 | 215 | 57 | 383 | 81 | 681 |
10 | 124 | 34 | 221 | 58 | 392 | 82 | 698 |
11 | 127 | 35 | 226 | 59 | 402 | 83 | 715 |
12 | 130 | 36 | 232 | 60 | 412 | 84 | 732 |
13 | 133 | 37 | 237 | 61 | 422 | 85 | 750 |
14 | 137 | 38 | 243 | 62 | 432 | 86 | 768 |
15 | 140 | 39 | 249 | 63 | 442 | 87 | 787 |
16 | 143 | 40 | 255 | 64 | 453 | 88 | 806 |
17 | 147 | 41 | 261 | 65 | 464 | 89 | 825 |
18 | 150 | 42 | 267 | 66 | 475 | 90 | 845 |
19 | 154 | 43 | 274 | 67 | 487 | 91 | 866 |
20 | 158 | 44 | 280 | 68 | 499 | 92 | 887 |
21 | 162 | 45 | 287 | 69 | 511 | 93 | 909 |
22 | 165 | 46 | 294 | 70 | 523 | 94 | 931 |
23 | 169 | 47 | 301 | 71 | 536 | 95 | 953 |
24 | 174 | 48 | 309 | 72 | 549 | 96 | 976 |
② E-96 乘數代碼表：
代碼 | A | B | C | D | E | F | G | H | X | Y | Z |
乘數 | 100 | 101 | 102 | 103 | 104 | 105 | 106 | 107 | 10-1 | 10-2 | 10-3 |
三位乘數代碼標注方法表示電阻阻值實，例如表格所示：51、18、02所代表的數值，通過查找表得到分別為：332、150、102；X、A、C的含義可以通過查找表格得到，分別為：10-1、100、102。
③ 三位乘數代碼標注方法表示電阻阻值實例：
實際標注 | 算法 | 實際值 |
51X | 51X= 332*10-1 =332*0.1=33.2 | 33.2? |
18A | 18A=150*100 =150*1=150 | 150? |
02C | 02C=102*102=102*100=10.2K | 10.2K? |
